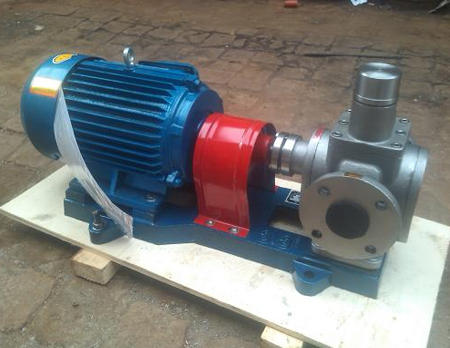

YCB系列圆弧齿轮泵
相关产品
  • 不锈钢圆弧泵
  • YCB系列圆弧齿轮泵
  • YHCB系列圆弧齿轮泵
  • 名称:

    YCB系列圆弧齿轮泵

    描述:YCB系列圆弧齿轮泵主要由齿轮、轴、泵体、阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。
    点击在线订购
    YCB系列圆弧齿轮泵 详细说明

    YCB系列圆弧齿轮泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。

    YCB圆弧齿轮泵应用范围:

    在输油系统中可用作传输、增压泵;

    在燃油系统中可用作输送、加压、喷射的燃油泵;

    在液压传动系统中可用作提供液压动力的液压泵;

    在工业中,均可作润滑油泵用。

    YCB系列圆弧齿轮泵主要由齿轮、轴、泵体、阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。

    泵内有的泄油和回油槽,是齿轮在工作中承受的扭矩力小,因此轴承负荷小,磨损小,泵。

    泵设有阀作为超载保护,阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本阀不能作减压阀的长期工作,需要时可在管路上另行安装。

    从主轴外伸端向泵看,为顺时针旋转。

    YCB系列圆弧齿轮泵性能参数表:

    型号

    流量
    Q
    转速
    n
    r/min

    排出压力
    p
    Mpa

    蚀余量
    r
    m
    效率
    η
    %

    电动机

    m3/h 频率
    Hz
    功率KW

    型号
    YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6
    1.0 1390 50 0.75 Y80L2-4
    0.7 1130 60 0.75 Y90S-6
    1.2 1710 60 0.75 Y80L2-4
    YCB0.6-1.6 0.6 910 1.6 7.0 70 50 1.1 Y90L-6
    1.0 1400 50 1.5 Y90L-4
    0.7 1130 60 1.1 Y90L-6
    1.2 1710 60 1.1 Y90S-4
    YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6
    2.5 1400 50 1.1 Y90S-4
    1.9 1130 60 1.1 Y90L-6
    3.0 1710 60 1.5 Y90L-4
    YCB1.6-1.6 1.6 940 1.6 7.0 71 50 2.2 Y112M-6
    2.5 1440 50 4 Y112M-4
    1.9 1150 60 2.2 Y112M-6
    3.0 1750 60 4 Y112M-4
    YCB3.3-0.6 3.3 940 0.6 5.0 60 50 1.5 Y100L-6
    5.0 1420 50 2.2 Y100L1-4
    4.0 1150 60 1.5 Y100L-6
    6.0 1730 60 2.2 Y100L1-4
    YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
    5.0 1440 50 7.5 Y132M-4
    4.0 1170 60 4 Y132M1-6
    6.0 1750 60 7.5 Y132M-4
    YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
    6.0 1420 50 2.2 Y100L1-4
    4.8 1150 60 2.2 Y112M-6
    7.2 1730 60 3 Y100L2-4
    YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
    6.0 1440 50 7.5 Y132M-4
    4.8 1170 60 5.5 Y132M-6
    7.2 1750 60 7.5 Y132M-4
    YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
    12.0 1440 50 5.5 Y132S-4
    9.6 1170 60 4 Y132M1-6
    14.4 1750 60 5.5 Y132S-4
    YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
    12.0 1460 50 15 Y160L-4
    9.6 1170 60 11 Y160L-6
    14.4 1760 60 15 Y160L-4
    YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
    15.0 1440 50 5.5 Y132S-4
    12.0 1170 60 5.5 Y132M2-6
    18.0 1750 60 7.5 Y132M-4
    YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
    15.0 1470 50 15 Y160L-4
    12.0 1170 60 11 Y160L-6
    18.0 1770 60 18.5 Y160L-4
    YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
    24.0 1170 60 7.5 Y160M-6
    YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
    30.0 1170 60 11 Y160L-6
    YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
    36.0 1170 60 11 Y160L-6
    YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
    48.0 1180 60 15 Y180L-6
    YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
    60.0 1180 60 22 Y200L2-6
